Z 3D skenu presný 2D strih
pre
WrapForge rozvinie naskenovaný diel do strihu pripraveného na rezanie alebo tlač. Potlač navrhnete priamo na modeli a napätie materiálu vidíte skôr, než režete.

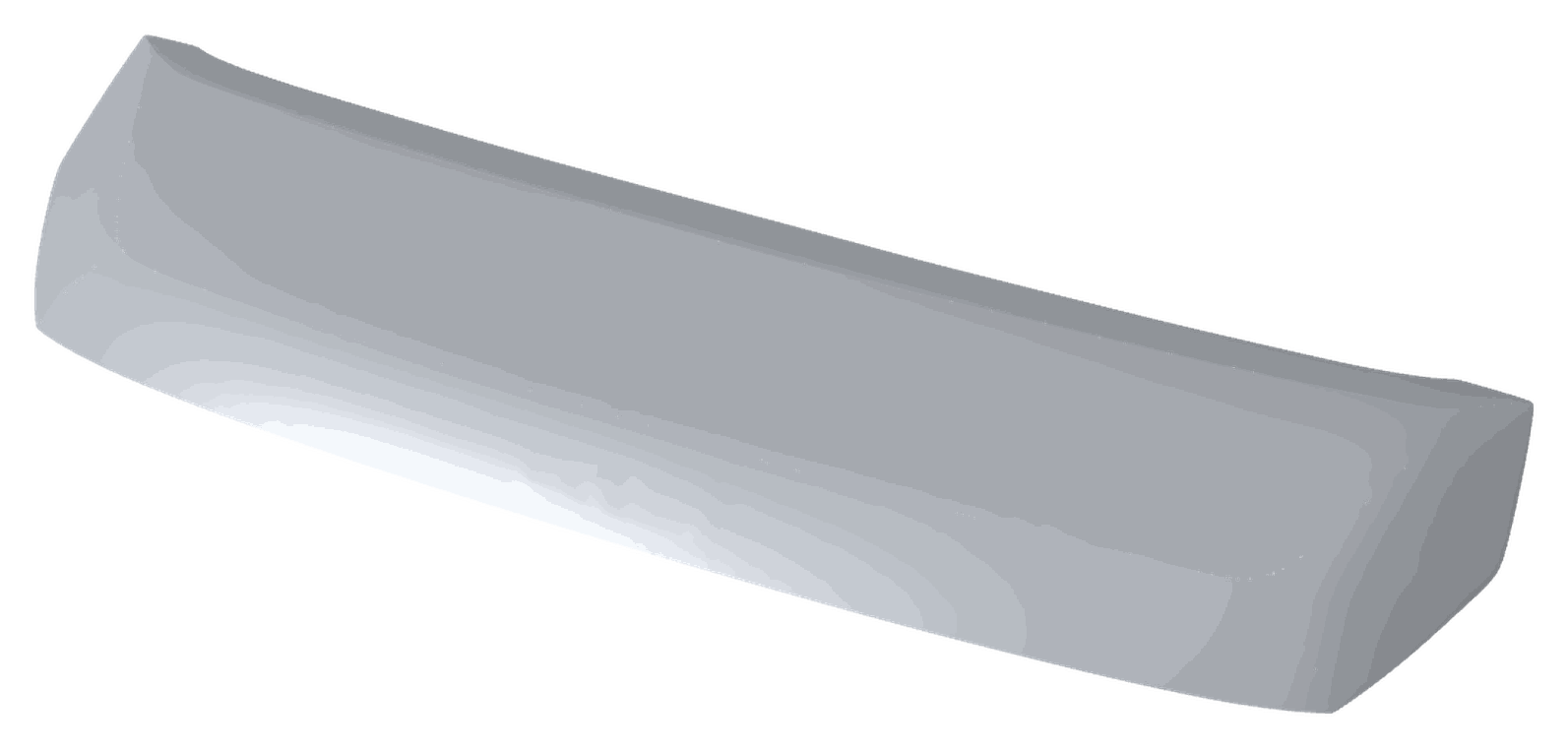

Windows 10/11 · 64-bit · na stiahnutie už čoskoroSken sa rozvinie
do strihu

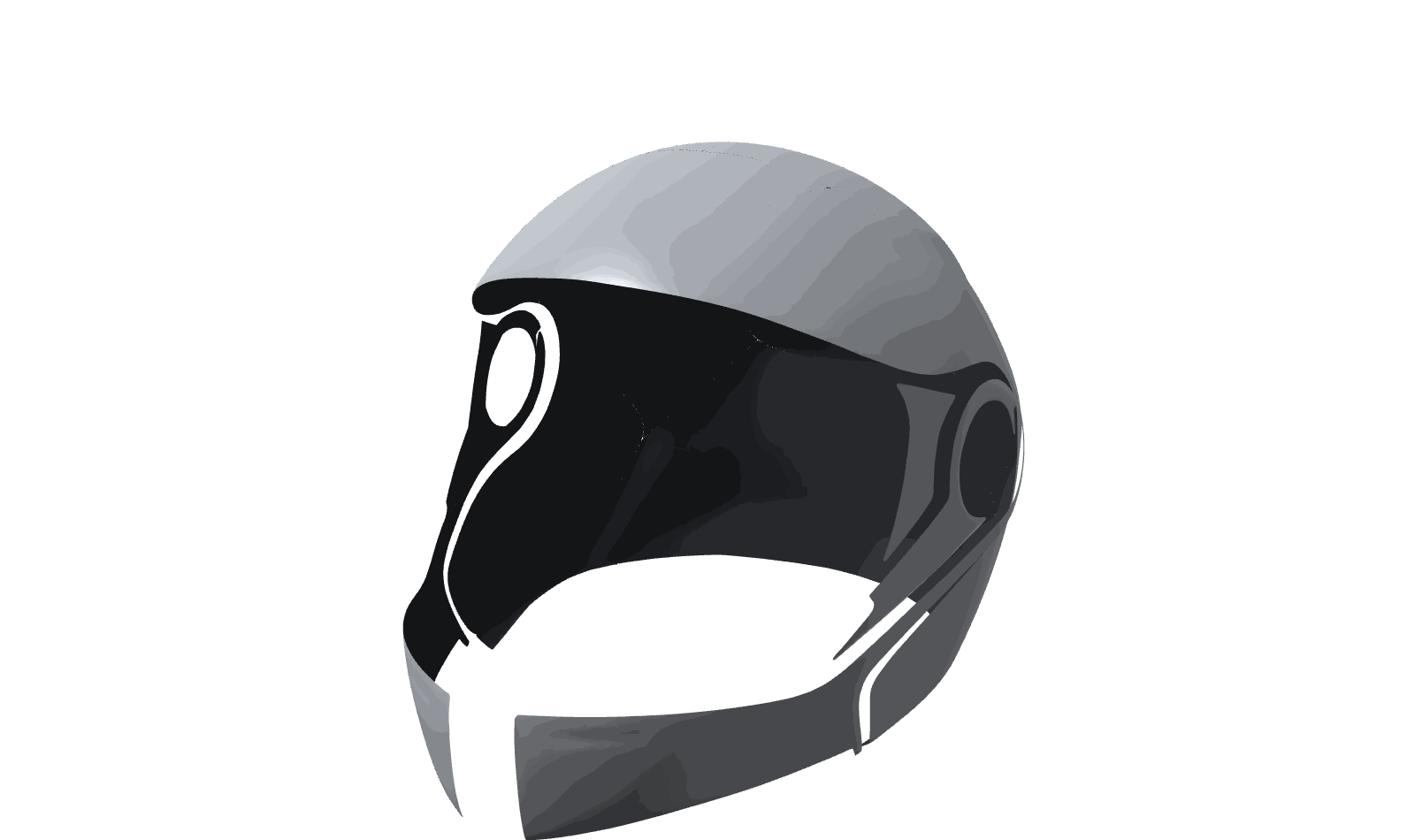

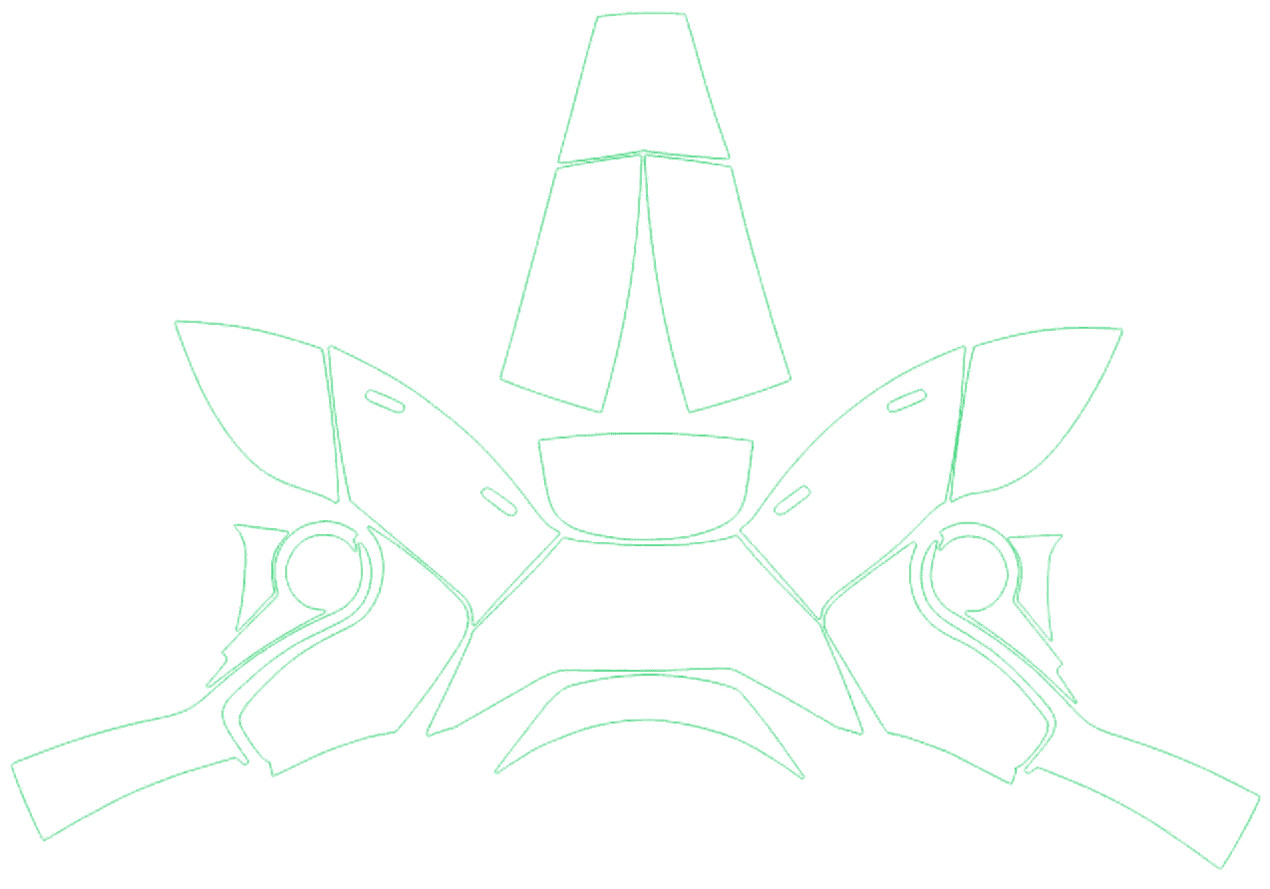

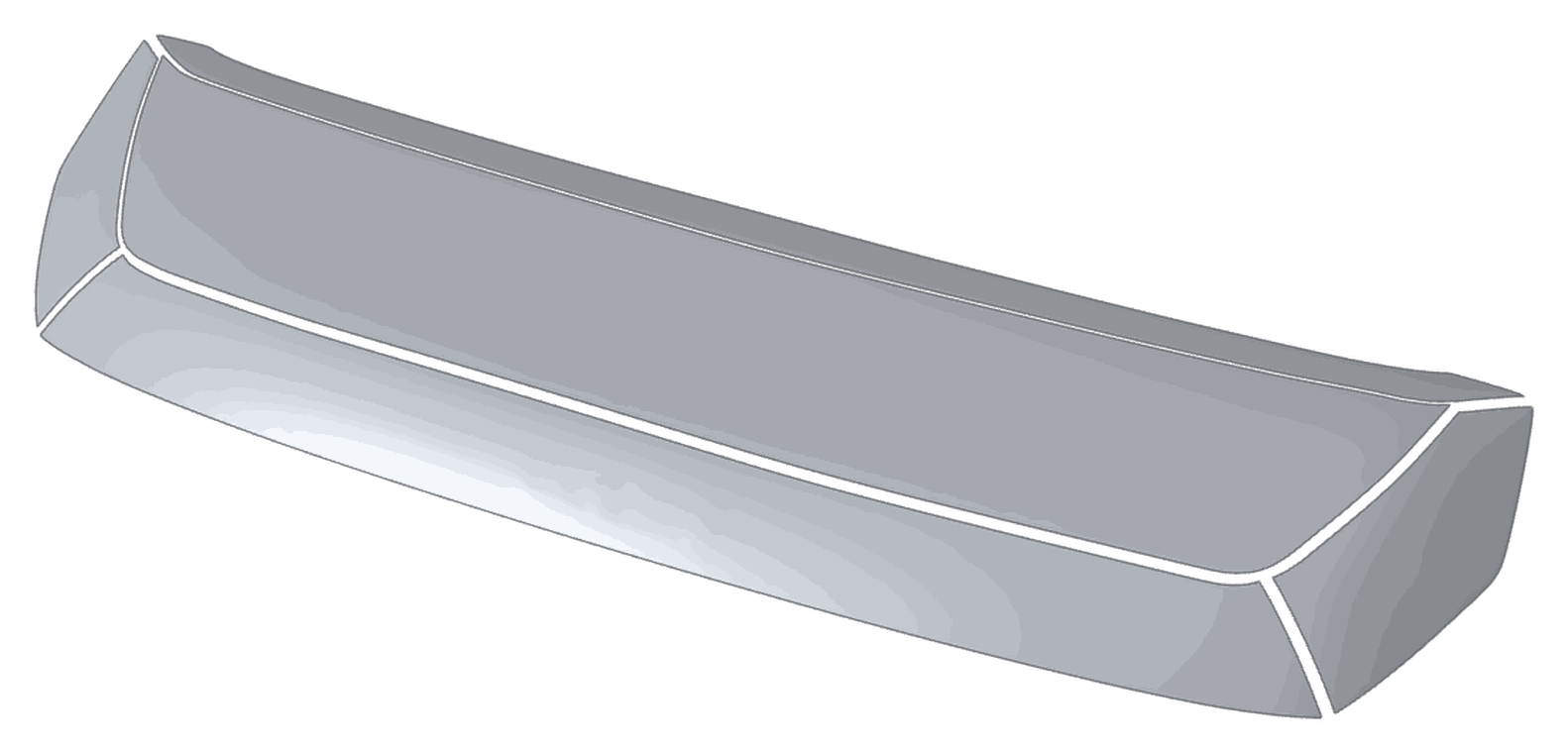

Presne toto robí WrapForge: z naskenovaného tvaru vypočíta ploché diely, ktoré po nalepení sadnú späť na povrch.
Smer vlákna
pre kompozity a krajčírov

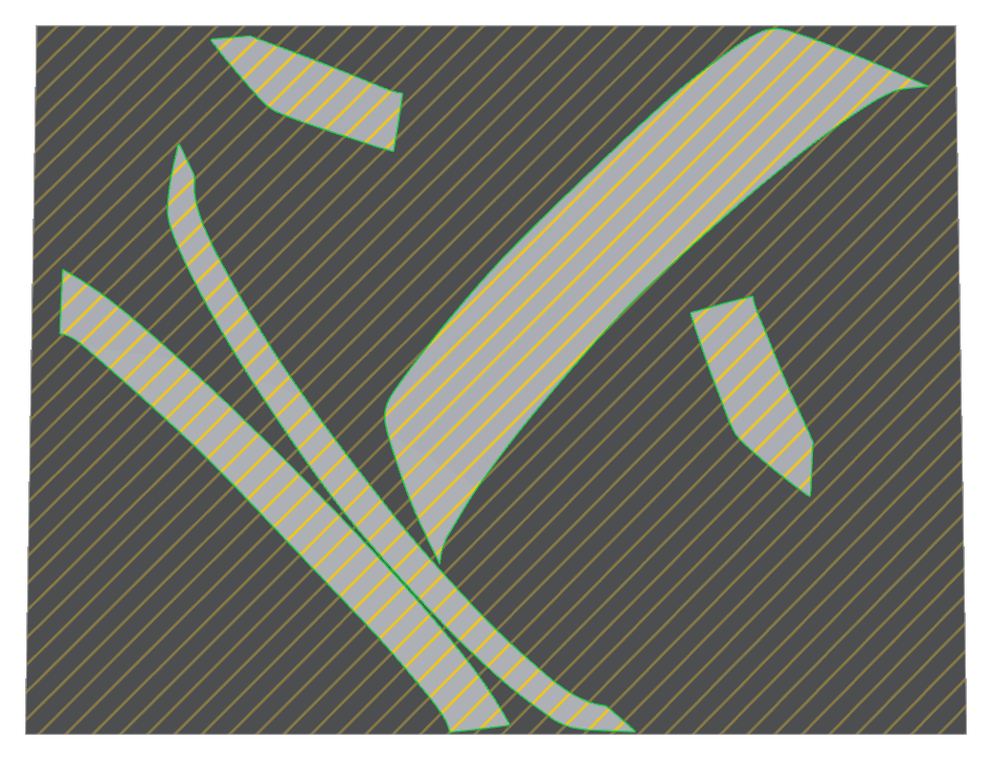

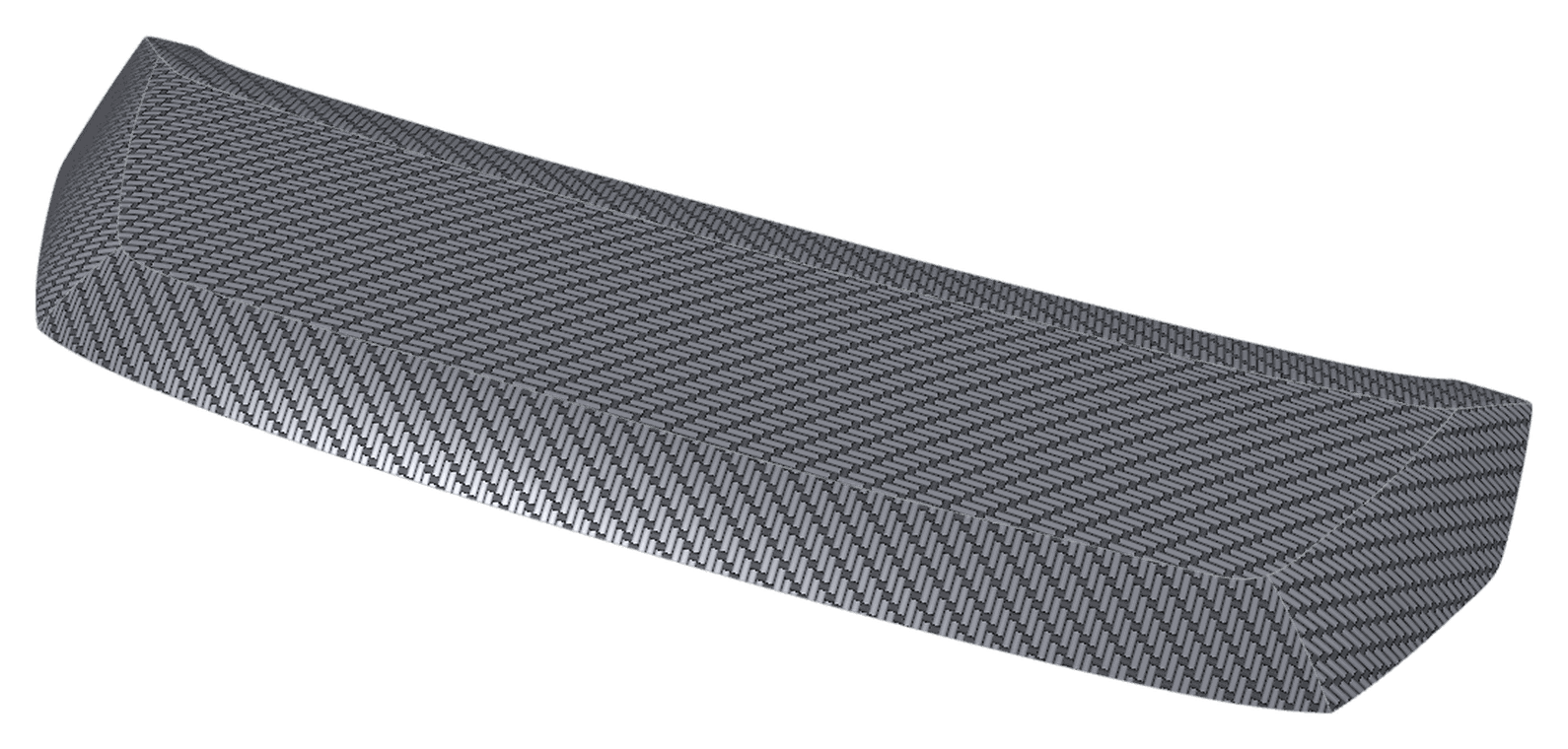

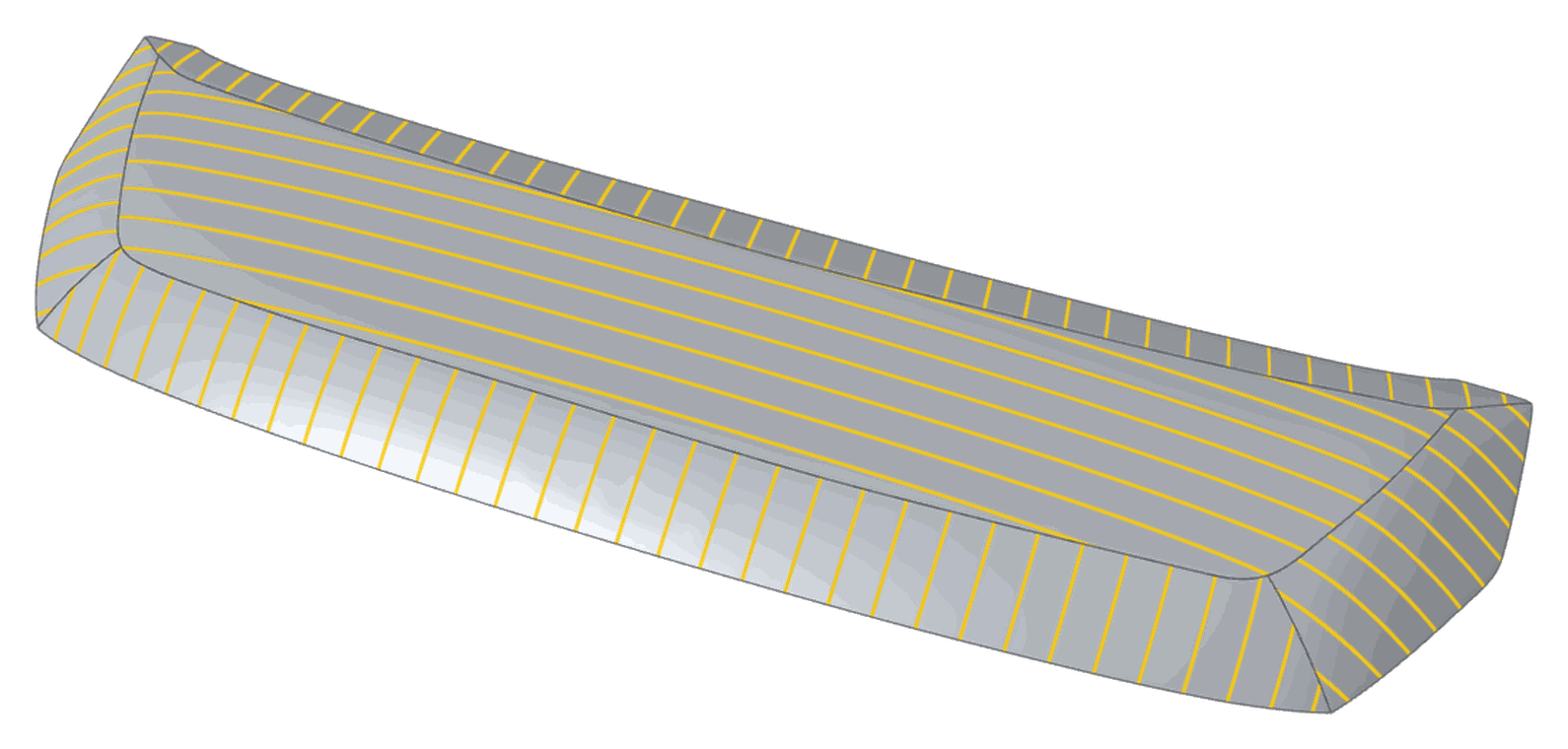

Pri karbóne, skle či látke nestačí presný strih. Záleží aj na tom, ako je diel na roli natočený. WrapForge drží každý diel v pevnom uhle voči kraju materiálu, smer vlákna ukáže na 3D modeli ešte pred rezaním a na švoch hneď vidíte, ako sa väzba stretne.
Jeden nástroj, viac remesiel
Rozvinutie strihu je rovnaká úloha, či ide o fóliu, kožu alebo technickú textíliu.
Polepy, PPF a tlačené fólie
Strihy pre car wrap a ochranné fólie s potlačou navrhnutou priamo na modeli vozidla.
Čalúnnictvo a interiéry
Strihy sedačiek, poťahov a interiérových dielov zo skenu — bez papierových šablón.
Plachty a markízy
Presné rozvinutie veľkých plôch, uloženie na rolu materiálu a export rovno na rezanie.
Kompozity
Strihy výstuh z karbónu a sklolaminátu na tvarované formy — s kontrolou deformácie vlákien cez mapu napätia.
Prilby a športové vybavenie
Polep tvarovaných škrupín s nadväzujúcou grafikou — presne ako prilba v ukážkach nižšie.
Reklama a signmaking
Polep 3D objektov a tvarovaných plôch tlačenou grafikou s reznou kontúrou v jednom PDF.

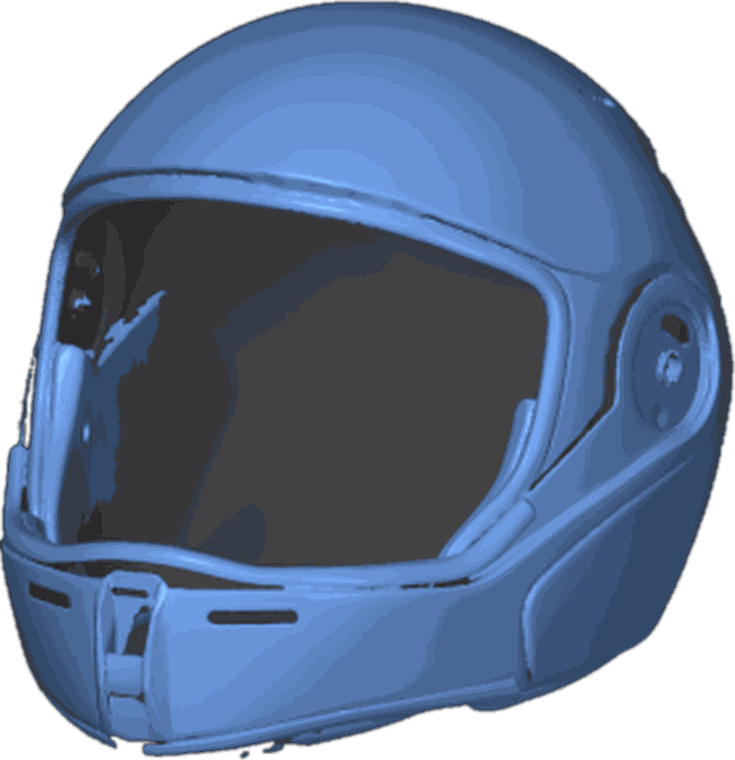

Od prilby po celé auto
Všetky zábery sú priamy výstup z WrapForge — od návrhu grafiky po hotové diely.

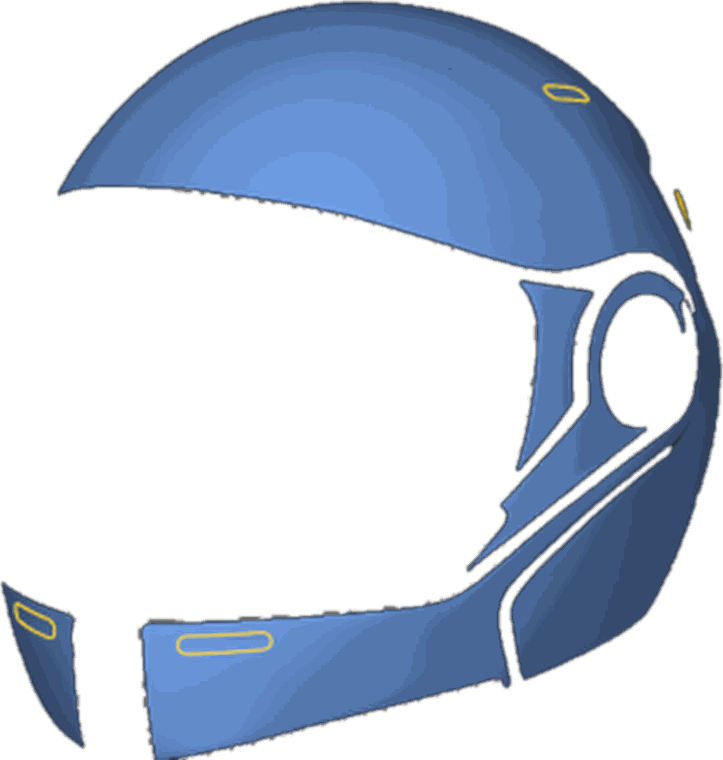

Prilba, nárazník aj celé auto v jednom programe: sken, sploštenie, grafika priamo na modeli a rezný plán. 28 sekúnd, bez zvuku.
Grafika priamo na dieloch

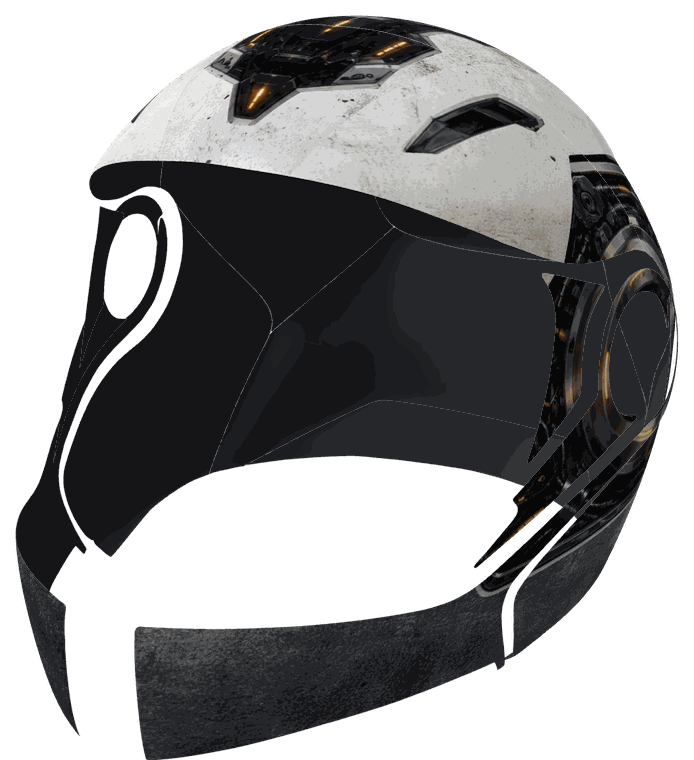

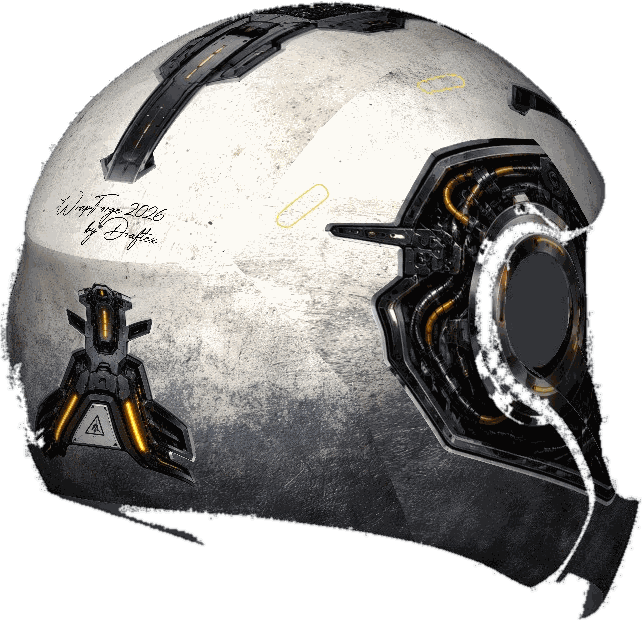

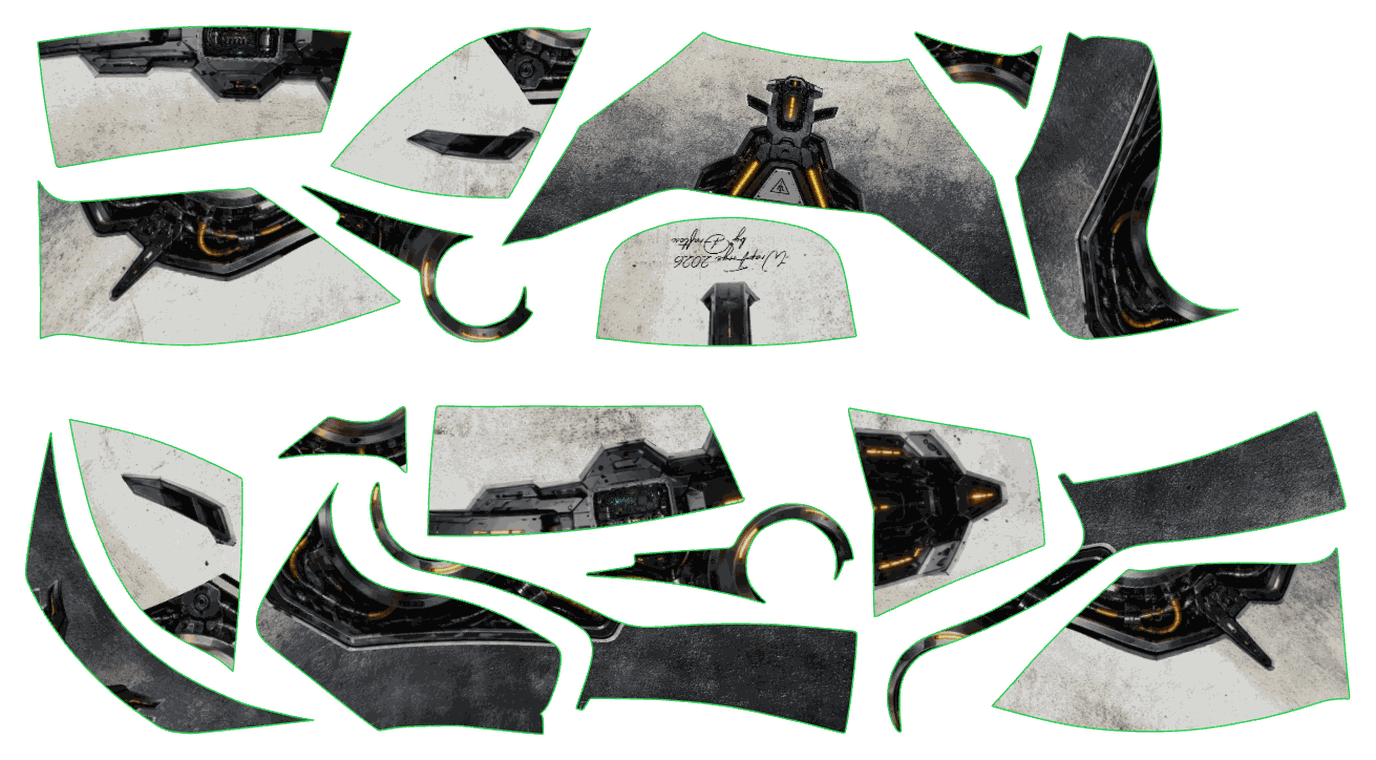

Potlač navrhnete na 3D modeli — obraz sa premieta na diely tak, že vzor nadväzuje aj cez švy susedných dielov.
- Vrstvenie obrázkov s priehľadnosťou, zrkadlením a presným umiestnením v milimetroch.
- Živý 3D náhľad: posúvate grafiku a hneď vidíte, ako bude vyzerať na hotovom diele.
- Spadávka pri rezných hranách — tlač má presah, takže pri rezaní nevznikajú biele okraje.

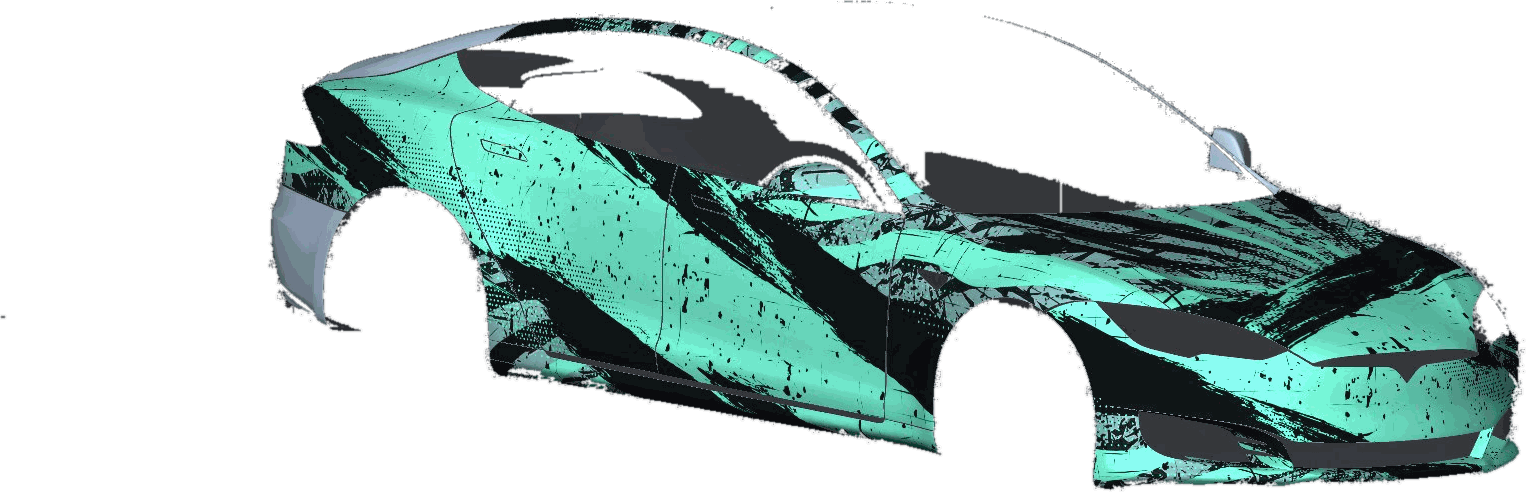

Od prilby po celé auto
Rovnaký postup funguje na malý diel aj na celú karosériu — návrh polepu vidíte na skutočnom tvare skôr, než sa čokoľvek vytlačí.
- Návrh na skutočnom tvare: dizajn posudzujete na 3D modeli, nie na plochom náhľade.
- Prezentácia zákazníkovi — model otočíte a ukážete polep zo všetkých strán ešte pred výrobou.
- Z návrhu rovno do výroby: z tých istých dát vzniknú strihy aj tlačové PDF.
Napätie materiálu vidíte vopred

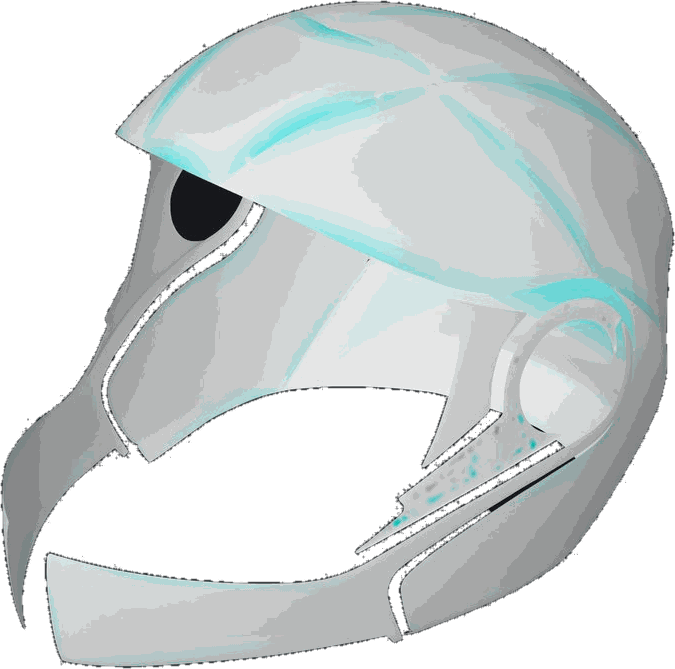

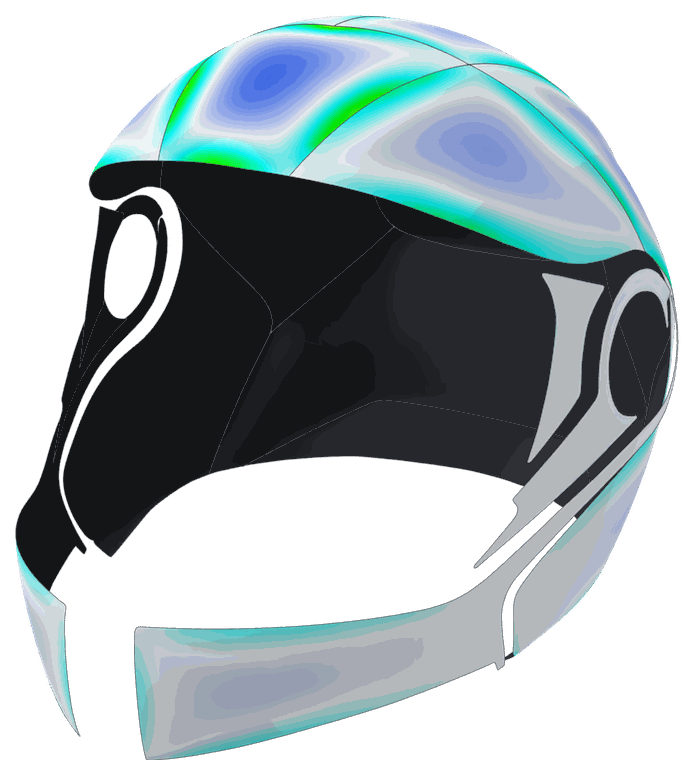

Farebná mapa ukáže, kde sa fólia natiahne a kde vznikne nadbytok — na rozvinutom strihu aj priamo na 3D modeli. Na prilbe vidno výsledok dobre zvolených rezov: napätie sa drží tesne pri nule.
- Rozhodnete sa skôr, než režete: problémové miesto vyriešite iným rezom, nie zničenou fóliou.
- Korekcia podľa materiálu — strih sa prispôsobí ťahovým vlastnostiam konkrétnej fólie.
- Cielené napätie v smere aplikácie nástrojom na predpätie.
Auto-nesting: z dielov rovno na plátno

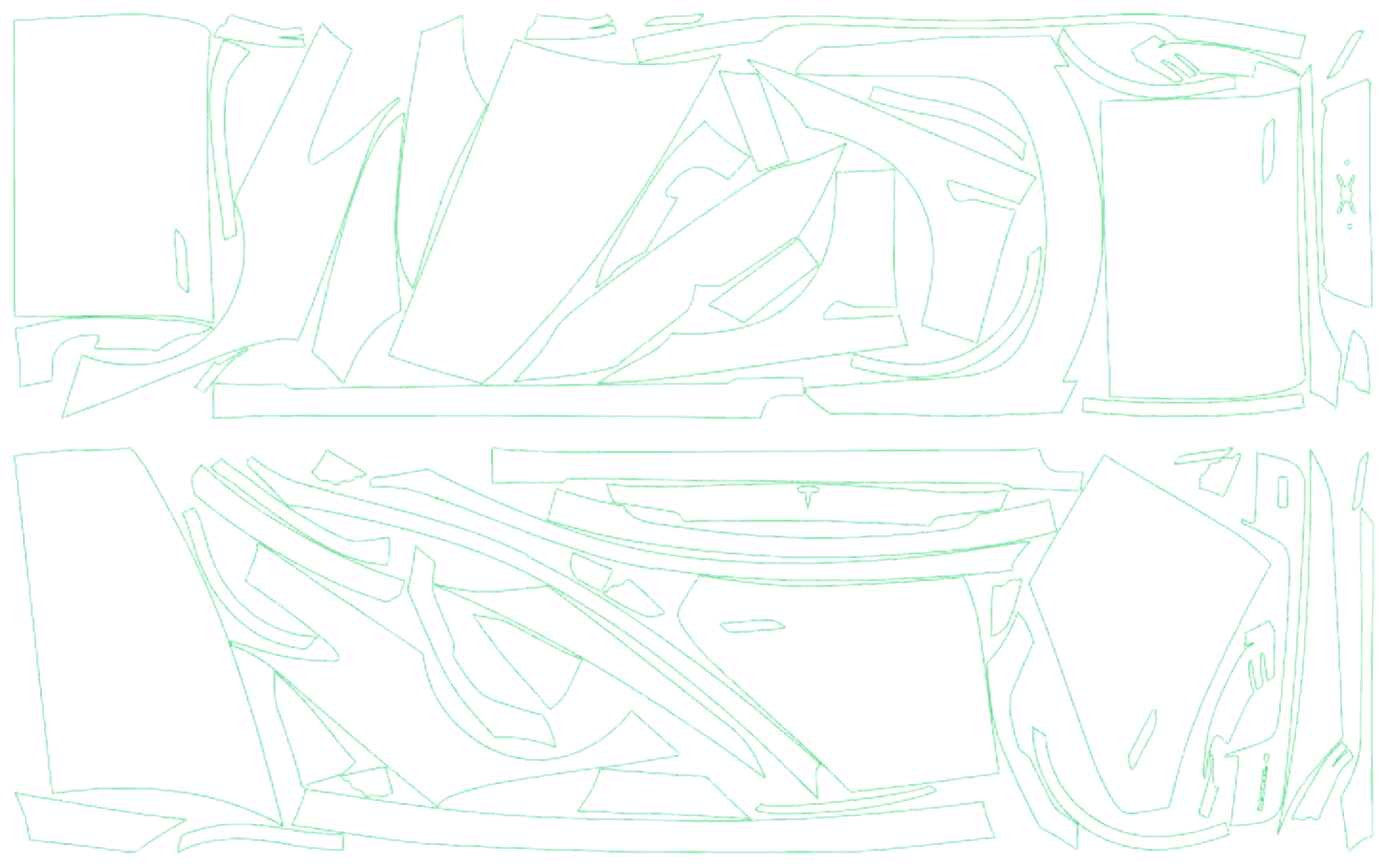

Kompletná sada dielov — tu PPF celého auta — sa automaticky uloží na plátno. Zadáte šírku rolky, medzeru medzi dielmi a dĺžku plátna (alebo súvislý pás) — ostatné spraví program. Na zábere sa sada nezmestila na jedno plátno, tak pokračuje na druhom pod ním.
- Minimálna spotreba fólie: diely sa voľne otáčajú a hľadá sa najkratší možný odrez z rolky.
- Viac plátien pod sebou: čo sa nezmestí do zvolenej dĺžky, pokračuje na ďalšom plátne — záverečné presuny a výmeny medzi plátnami ešte skrátia posledný kus.
- Diely sa nikdy neprevracajú — pri fólii záleží, ktorou stranou sa lepí; zrkadlové diely ostávajú zrkadlové.
- Výsledok spravidla do minúty: výpočet beží paralelne na viacerých jadrách procesora a skončí, keď sa rozloženie už nezlepšuje. Pri veľkých sadách na viac plátien trvá dlhšie — vždy je však časovo ohraničený.
- Hotové plátno odchádza rovno do výroby — tlačové PDF 1:1 (ICC profily CMYK aj sRGB, spot farby ThroughCut/CutContour) alebo DXF/SVG pre plotter.
Vyskúšajte WrapForge na vlastnom skene
Napíšte nám — skúšobný kľúč na 7 dní posielame e-mailom.
Vyžiadať skúšobnú verziuCelý postup v jednom programe
Od surového skenu po súbor pre plotter — bez preskakovania medzi nástrojmi.
Stanica úpravy skenu
Výbery, oprava sietí, vyplnenie dier, zarovnanie, best fit, rez krivkou. Plynulá práca aj so surovými skenmi s miliónmi trojuholníkov.
Overené rozvinutie
Rozvinutie plochy (sploštenie) s korekciou podľa vlastností materiálu. Presnosť overená na reálnych dieloch karosérie oproti priemyselnému referenčnému nástroju.
Mapa napätia v 2D aj 3D
Vidíte, kde sa fólia naťahuje a kde vzniká nadbytok — na strihu aj priamo na 3D modeli. Rozhodnete sa skôr, než režete.
Materiály a predpätie (Spring)
Korekcia strihu podľa ťahových vlastností fólie z knižnice materiálov — vlastné materiály si uložíte — a nástroj na cielené napätie v smere aplikácie.
Auto-nesting
Automatické uloženie dielov na plátno pevnej dĺžky — viac pásov pod sebou, so záverečnou optimalizáciou, ktorá presúva diely medzi pásmi.
Export do výroby
DXF a SVG pre rezacie plotre, tlačové PDF 1:1 s deviatimi CMYK profilmi (FOGRA, GRACoL, SWOP, ISO coated…) a piatimi RGB (sRGB, Adobe RGB…) so spot farbami (ThroughCut/CutContour), IGES krivky pre CAD.
Jeden kľúč pre celú spoločnosť
Licencia nie je priviazaná na jeden počítač — pracujete tam, kde je robota.
- Plávajúce miesto: platenú licenciu nainštalujete až na 20 počítačov, naraz beží toľko staníc, koľko má licencia miest.
- Aktivácia kľúčom: kľúč zadáte raz, presun na iný počítač je otázka jedného kliknutia.
- Krátky výpadok internetu vás nezastaví — a rozrobenú prácu si vždy uložíte.
- Vaše dáta ostávajú u vás: skeny ani strihy sa nikam neodosielajú.
Napíšte nám
Skúšobný kľúč aj cenovú ponuku vybavíme e-mailom — ozveme sa spravidla do jedného pracovného dňa.
